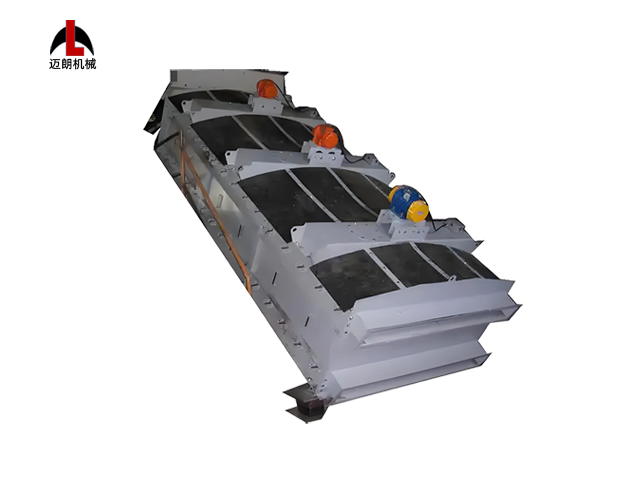

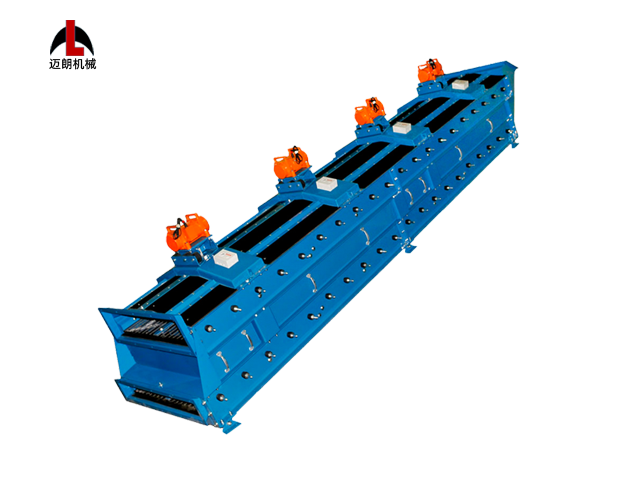

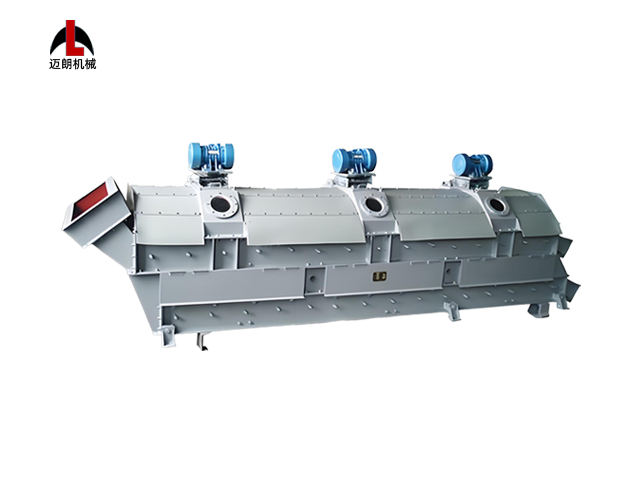

ZWS型振网筛特点：
ZWS型振网筛由筛箱、筛面、机体料斗和振网装置组成，根据筛分要求筛网层数可以做到从一层到多层。 ZWS型振网筛以振动电机为振动源，牵引筛网上下振动，筛机振幅可调，当料流落到筛网上后，物料依靠筛网的振动和自身重力的作用下，沿着较大倾角的筛面跳跃往前下方迅速运动，在运动的过程中，小于筛孔的物料通过筛网完成筛分分级。

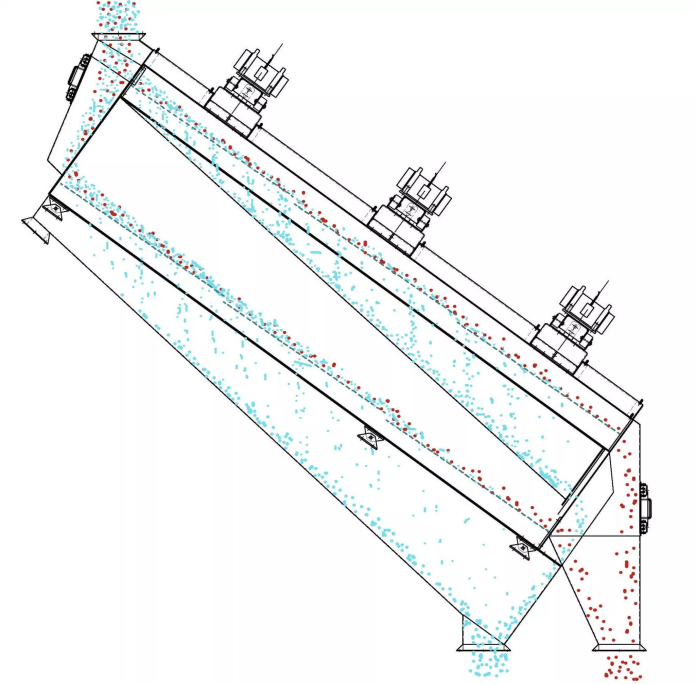

ZWS型振网筛工作示意图
ZWS型振网筛优点：
1. 处理量大，筛分效率高。
2. 密封性好，防尘，维修方便。
3. 筛幅可调，方便操作。
4. 密封性好，防尘，维修方便。
5. 动载荷小，噪声低。
ZWS型筛网振动筛采用“优秀的振动电机”作为动力源，带动筛网和机架振动，从而实现物料分级。本系列机器由给料器、料斗、振网装置组成。物料由给料机均匀地散布到筛面，然后分离成上料和下料(以单筛为例)。筛网振动筛以振动电机为动力源，带动筛网和机架振动，实现物料分级。筛机的振幅可调节，以适应不同的物料分类。筛网的振动，一方面可以防止筛网堵塞，另一方面可以使物料跳跃前进，实现分级，这就是筛网振动筛容量大，筛分效率高的原因。
型号 | ZWS1230 | 2ZWS1230 | ZWS1245 | 2ZWS1245 | ZWS1260 | 2ZWS1260 | |
筛网 | 层数 | 1 | 2 | 1 | 2 | 1 | 2 |
筛面(㎡) | 3.6 | 3.6 | 5.4 | 5.4 | 7.2 | 7.2 | |
倾斜角度 (º) | 37 | 33 | 37 | 37 | 20 | 37 | |
筛孔尺寸 (mm) | 10×40 | 上:4×50 下:1.4×50 | 上:4×50 下:1.4×50 | 上:4×50 下:1.4×50 | 4×25 | 上:4×50 下:1.4×50 | |
结构 | 编织网 | 编织网 | 编织网 | 编织网 | 编织网 | ||
颗粒大小 (mm) | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | ||
处理量 (t/h） | 30-35 | 30-35 | 45-60 | 45-60 | 60-90 | ||
频率 (1/min) | 1450 | 1450 | 1450 | 1450 | 1450 | ||
双振幅 (mm) | 3-5 | 3-5 | 3-5 | 3-5 | 3-5 | ||
振动角方向 | 90 | 90 | 90 | 90 | 90 | ||
电机 | 功率(KW) | 0.75×2 | 0.75×2 | 0.75×3 | 0.75×3 | 0.75×4 | |
激振力 (KN) | 16×2 | 16×2 | 16×3 | 16×3 | 16×3 | ||
重量 (KG) | 1623 | 2300 | 2631 | 3612 | 3290 | ||
外形尺寸(mm) | 3090×1700 ×3170 | 3300×1680 ×3300 | 4250×1660 ×5066 | 4496×1660 ×5648 | 6576×1660 ×4240 | 5678×1660 ×6156 | |
注 : 本司可根据客户现场实际需求设计制造非标型号规格筛机。
本司对所有技术资料及尺寸保留修改权利，如实物与资料不符以实物为准。
