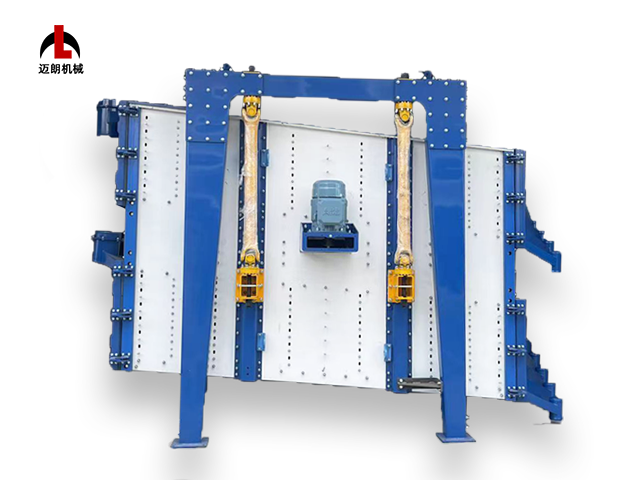

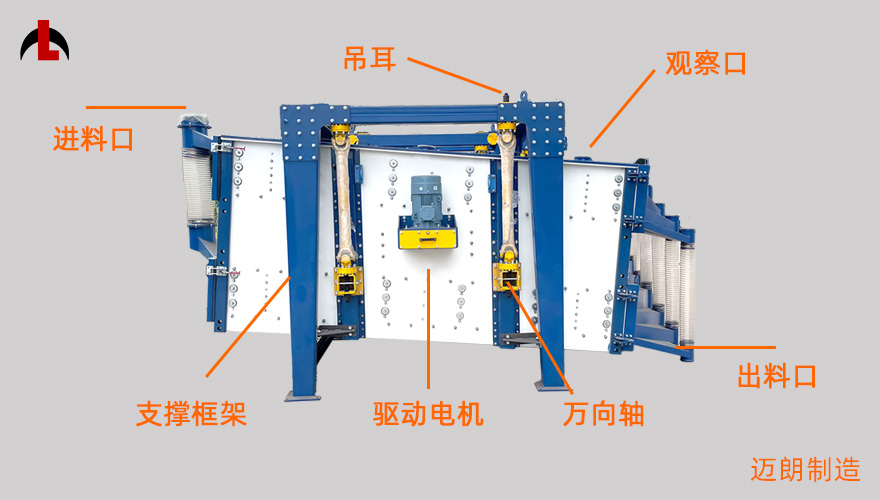

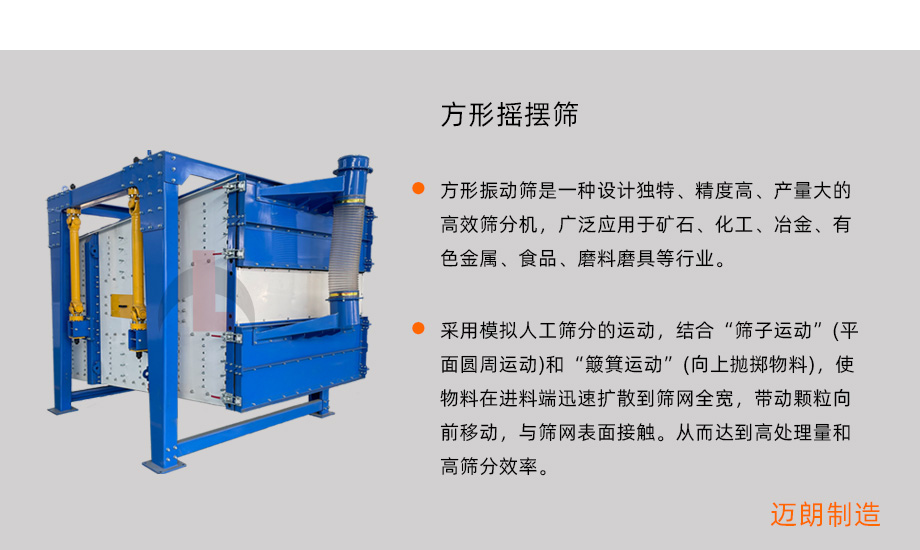

方形摇摆筛特点：
从筛箱的运动轨迹来看，方形摇摆筛又称悬挂式复合筛。其驱动装置所产生的激振力是偏心轮绕固定轴转动所形成的惯性力。根据摇摆筛的结构特点和工作原理，筛面一般为水平或微倾斜布置(角度为0°-5°)。方形摇摆筛的工作原理是：筛机启动时，筛机机体即筛箱在往复运动中摇晃，在前后转动筛箱的惯性力作用下带动筛表面作周期性晃动，使筛表面上的物料作定向跳跃运动，随着筛箱，比筛表面孔径小的物理筛网下降到较低的水平，成为过细筛。大于筛面孔径的物料经过连续滚跳运动后从出料口出料，最终完成筛分工作。

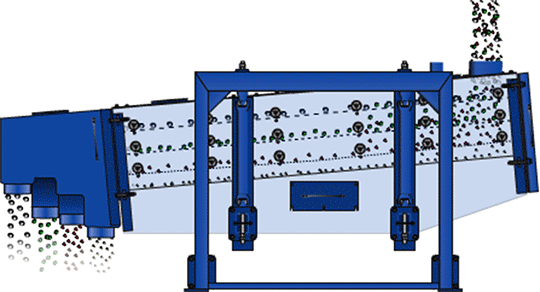

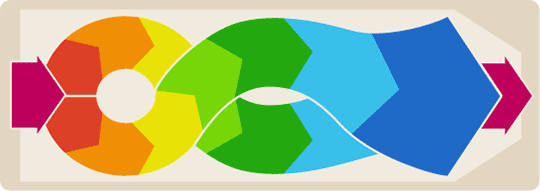

方形摇摆筛工作原理

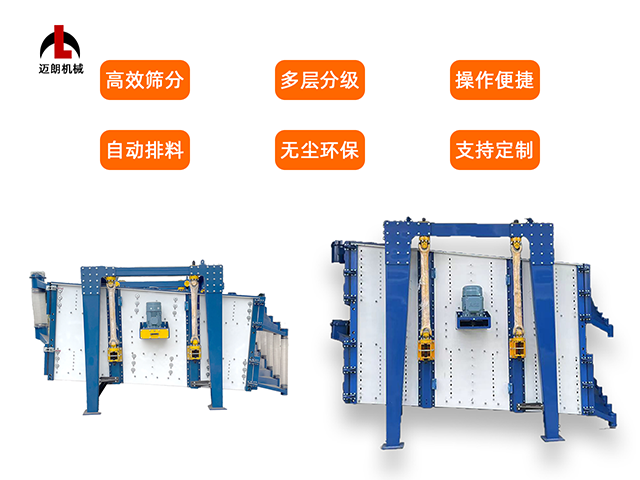

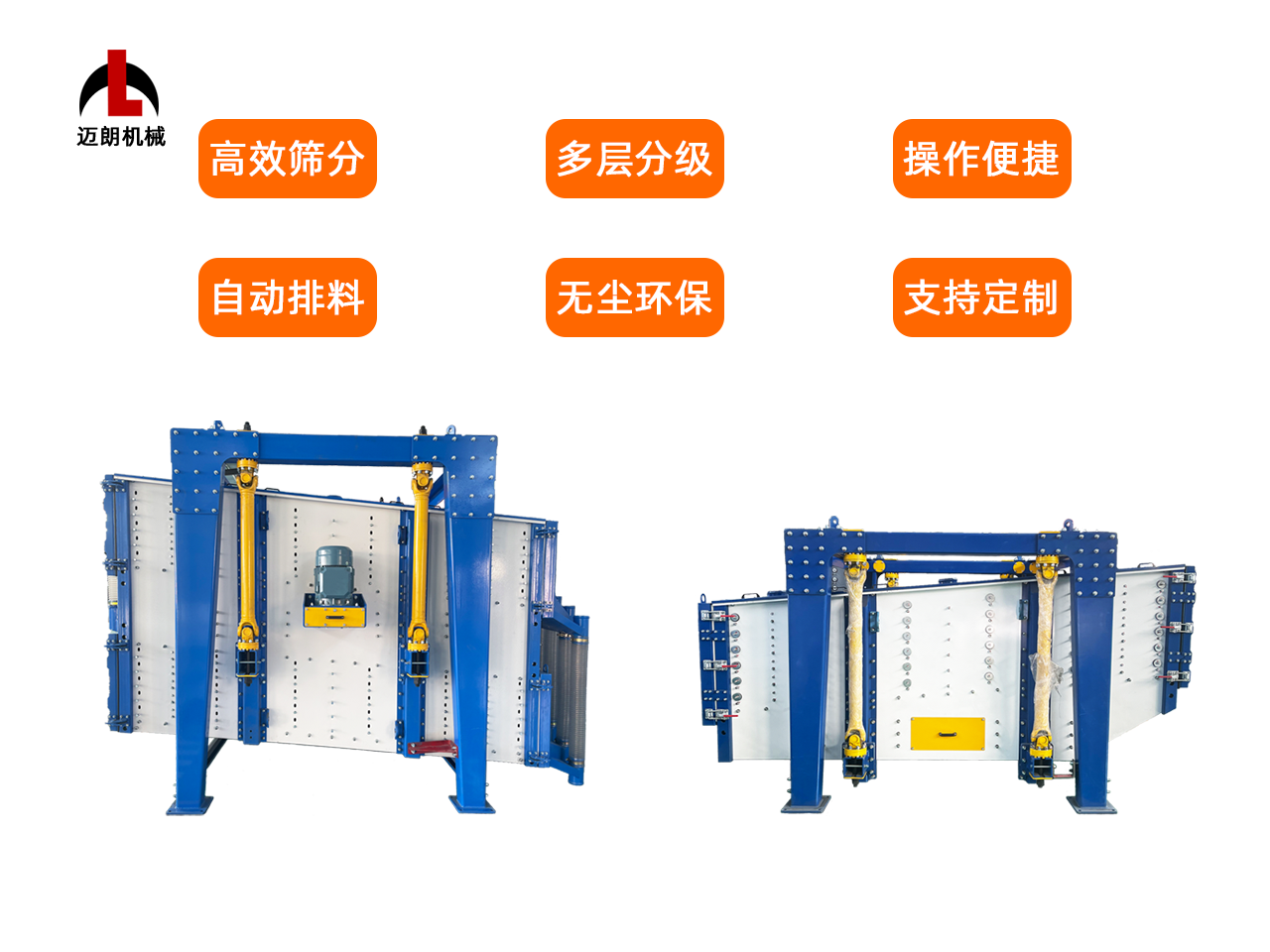

方形摇摆筛优点：
1. 筛分精度高，产能提高，合并出料，利用率高。
2. 筛网分级层数多，可选单进料1-5层至双进料设计最高10层。
3. 全方位摇摆，自动排料，更适合流水生产作业。
4. 封闭结构，密封效果好，对原料损坏低。
5. 适合多级，多种物料筛分。
6. 自清洁网效果方便简洁。
方形摇摆筛广泛应用于冶金、耐材、矿石、陶瓷粒、矿山、化学、塑料、粮食、食品、化工、生物、制糖、制盐、味精、淀粉、活性炭、碳化硅、纯碱、柠檬酸、EPS、医药等需要高纯度、大产量筛分的行业。
型号 | XFHS 1030 | XFHS 1036 | XFHS 1230 | XFHS 1236 | XFHS 1530 | XFHS 1536 | XFHS 1830 | XFHS 1836 | XFHS 2030 | XFHS 2036 | XFHS 2040 |
A mm | 3840 | 4442 | 3842 | 4442 | 3842 | 4442 | 3840 | 4442 | 4442 | 4442 | 4842 |
B mm | 1700 | 1700 | 1900 | 1900 | 2200 | 2200 | 2500 | 2500 | 2700 | 2700 | 2700 |
C mm | 1917 | 1917 | 1917 | 1917 | 1917 | 1917 | 1917 | 1917 | 1917 | 1917 | 1917 |
过滤面积 ㎡ | 3.0 | 3.6 | 3.6 | 4.32 | 4.5 | 5.4 | 5.4 | 6.48 | 6.0 | 7.2 | 8.0 |
筛网层数 | 1-8 | 1-8 | 1-8 | 1-8 | 1-8 | 1-8 | 1-8 | 1-8 | 1-8 | 1-8 | 1-8 |
电压 v | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
频率 S/min | 180-260 | 180-260 | 180-260 | 180-260 | 180-260 | 180-260 | 180-260 | 180-260 | 180-260 | 180-260 | 180-260 |
功率 kw | 3.0 | 3.0 | 4.0 | 4.0 | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 |
筛网角度 ° | 5-8 | 5-8 | 5-8 | 5-8 | 5-8 | 5-8 | 5-8 | 5-8 | 5-8 | 5-8 | 5-8 |
筛体行程 | 25-60 | 25-60 | 25-60 | 25-60 | 25-60 | 25-60 | 25-60 | 25-60 | 25-60 | 25-60 | 25-60 |
注 : 本司可根据客户现场实际需求设计制造非标型号规格筛机。
本司对所有技术资料及尺寸保留修改权利，如实物与资料不符以实物为准。
